Verilatorの使い方(2. 波形ダンプの方法)

Verilatorの使い方。基本的なデジタル回路のシミュレーション方法が分かったら、次は波形をダンプする方法だ。

Verilatorを使ってRTLシミュレーションをすべてフリーのツールで完結させたい場合、波形をダンプするためには主に以下の2種類の方法がある。

  • vcdをダンプしてGTKWaveで観察する。
  • fstをダンプしてGTKWaveで観察する。

VCDは"Value Change Dump"の略称で波形情報を含んでいる。これはバイナリ圧縮されていないので中身を目視で観察できる一方、ファイルサイズが大きい。

一方でfstは"Fast Signal Trace"の略称で同様に波形情報を格納している。これはバイナリ圧縮されておりファイルサイズがVCDと比較して小さい。

どちらを使っても良いが、ここでは両方の方法を解説したいと思う。個人的にはfstを使う方が好みだ。このご時世VCDファイルの中身を読むことなどあり得ない。

VCDをダンプする場合

コンパイル

Verilatorにて回路をコンパイルする際、以下のオプションを追加する。

--trace --trace-params --trace-structs --trace-underscore

最初の--traceが必須で、以降のオプションは任意。これらのオプションはSystemVerilogの情報をどこまで出力するかを決定する。パラメータ、構造体の情報などは出力しておかないとデバッグ時に意外と面倒なことが多い。

$ verilator --cc --exe  --trace --trace-params --trace-structs --trace-underscore \
    counter_4bit.v -exe tb_counter_4bit.cpp

テストベンチで波形ダンプをONにする

次に行うべきはテストベンチ内で波形ダンプをONにする。有償シミュレータでも、テストベンチ内で波形ダンプのON/OFFを有効化する記述があるかと思う（$fsdbDumpOnや$fsdbDumpOffなど）。それと似たような記述をC++で記述したテストベンチ内で行う。

VCDをダンプする場合、前回示したtb_counter_4bit.cppに以下の記述を加える。

#include <verilated_vcd_c.h>  # VCD出力用のインクルードファイルを追加

  // Instantiate DUT
  Vcounter_4bit *dut = new Vcounter_4bit();

  // -- ここから
  // Trace DUMP ON
  Verilated::traceEverOn(true);
  VerilatedVcdC* tfp = new VerilatedVcdC;

  dut->trace(tfp, 100);  // Trace 100 levels of hierarchy
  tfp->open("simx.vcd");
  // -- ここまで

これは波形ダンプを有効化し、波形ファイル名をsimx.vcdとしてファイルディスクリプタをオープンしている。これによりsimv.vcdに波形が書き出される仕組みだ。

これだけでは波形は生成されず、dut->eval()毎に波形ダンプ用の関数を呼び出す必要がある。

...
  // Reset Time
  while (time_counter < 100) {
    dut->eval();
    tfp->dump(time_counter);  // 波形ダンプ用の記述を追加

    time_counter++;
  }
...
  int cycle = 0;
  while (time_counter < 500 && !Verilated::gotFinish()) {
    if ((time_counter % 5) == 0) {
...
    // Evaluate DUT
    dut->eval();
    tfp->dump(time_counter);  // 波形ダンプ用の記述を追加
...
  dut->final();
  tfp->close();

ここまででコンパイルして実行してみよう。VCDファイルが生成されるはずだ。

$ verilator --cc --exe  --trace --trace-params --trace-structs --trace-underscore \
    counter_4bit.v -exe tb_counter_4bit.cpp
$ make -C obj_dir -f Vcounter_4bit.mk
$ ./obj_dir/Vcounter_4bit
$ ls -lt

-rw-rw-rw- 1 msyksphinz msyksphinz  321 May  1 11:53 counter_4bit.v
-rw-rw-rw- 1 msyksphinz msyksphinz  248 May  2 11:33 Makefile
-rw-rw-rw- 1 msyksphinz msyksphinz 1313 May  2 11:51 tb_counter_4bit.cpp
drwxrwxrwx 1 msyksphinz msyksphinz 4096 May  2 11:52 obj_dir
-rw-rw-rw- 1 msyksphinz msyksphinz 3196 May  2 11:52 simx.vcd

VCDファイルを開いてみよう。GTKwaveを使用する。

$ gtkwave simx.vcd &

波形を確認できた。

f:id:msyksphinz:20200502121400p:plain

FSTをダンプする場合

コンパイル

FSTでダンプする場合はオプションを少し変更するだけだ。

--trace-fst --trace-params --trace-structs --trace-underscore

--traceを--trace-fstに変更する。これだけで問題ない。

$ verilator --cc --exe  --trace-fst --trace-params --trace-structs --trace-underscore \
    counter_4bit.v -exe tb_counter_4bit.cpp

テストベンチでFST波形ダンプをONにする

FST波形ダンプの場合もVCD波形ダンプとほとんど変わらない。セットアップ用のコードは以下のように変更する。

#include <verilated_fst_c.h>  # FST出力用のインクルードファイルを追加

  // Instantiate DUT
  Vcounter_4bit *dut = new Vcounter_4bit();

  // -- ここから
  // Trace DUMP ON
  Verilated::traceEverOn(true);
  VerilatedFstC* tfp = new VerilatedFstC;

  dut->trace(tfp, 100);  // Trace 100 levels of hierarchy
  tfp->open("simx.fst");
  // -- ここまで

波形ダンプの方法はVCDの場合と全く変わらない。

...
  // Reset Time
  while (time_counter < 100) {
    dut->eval();
    tfp->dump(time_counter);  // 波形ダンプ用の記述を追加

    time_counter++;
  }
...
  int cycle = 0;
  while (time_counter < 500 && !Verilated::gotFinish()) {
    if ((time_counter % 5) == 0) {
...
    // Evaluate DUT
    dut->eval();
    tfp->dump(time_counter);  // 波形ダンプ用の記述を追加
...
  dut->final();
  tfp->close();

ここまででコンパイルしてシミュレーションを実行する。

$ verilator --cc --exe  --trace-fst --trace-params --trace-structs --trace-underscore \
    counter_4bit.v -exe tb_counter_4bit.cpp
$ make -C obj_dir -f Vcounter_4bit.mk
$ ./obj_dir/Vcounter_4bit
$ ls -lt

-rw-rw-rw- 1 msyksphinz msyksphinz  675 May  2 12:03 simx.fst
drwxrwxrwx 1 msyksphinz msyksphinz 4096 May  2 12:03 obj_dir
-rw-rw-rw- 1 msyksphinz msyksphinz 1313 May  2 12:02 tb_counter_4bit.cpp
-rw-rw-rw- 1 msyksphinz msyksphinz  252 May  2 12:02 Makefile
-rw-rw-rw- 1 msyksphinz msyksphinz  321 May  1 11:53 counter_4bit.v

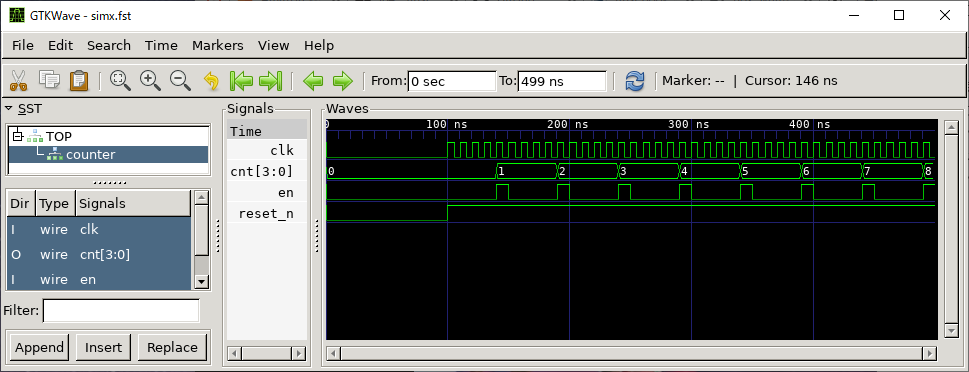

simx.fstをGTKwaveで開いてみよう。

$ gtkwave simx.fst &

波形が出力できていることが確認できた。

f:id:msyksphinz:20200502121425p:plain
