RISC-V Vector Extension v0.9 が Readyになっているようなので要点をまとめる

RISC-V Vector ExtensionのGitHubリポジトリに静かにv0.9のタグが打たれた。 v0.8とv0.9の間にどれだけの差分があるか、調べておかなければならない。

• v0.8のタグの付いたRevision

github.com

• v0.9のタグの付いたRevision

github.com

という訳でGitリポジトリの差分を取ってざっくりと変更点をチェックしていく。

git diff -w 0.8..0.9 ./v-spec.adoc

変更点

• 要素シフトのための命令追加。これまでslideup、slidedownの亜種は整数レジスタとの間のみ通信する命令であったが、vfslide1up, vfslide1down命令が追加された。

vfslide1up.vf   vd, vs2, rs1, vm        # vd[0] = f[rs1], vd[i+1] = vs2[i]
vfslide1down.vf vd, vs2, rs1, vm        # vd[i] = vs2[i+1], vd[vl-1] = f[rs1]

• 整数拡張命令。SEW/2のサイズからSEWに拡張する命令が新規追加された。
• 整数と浮動小数点の変換命令のバリエーション追加。fcsrを無視してC言語/Javaでデフォルトとなるtruncateの丸めモードを使用する命令の追加。

# Convert float to unsigned integer, truncating.
vfcvt.rtz.xu.f.v  vd, vs2, vm
# Convert float to signed integer, truncating.
vfcvt.rtz.x.f.v   vd, vs2, vm

# Convert float to double-width unsigned integer, truncating.
vfwcvt.rtz.xu.f.v vd, vs2, vm
# Convert float to double-width signed integer, truncating.
vfwcvt.rtz.x.f.v  vd, vs2, vm

# Convert double-width float to unsigned integer, truncating.
vfncvt.rtz.xu.f.w vd, vs2, vm
# Convert double-width float to signed integer, truncating.
vfncvt.rtz.x.f.w  vd, vs2, vm

• ロードストア命令のバリエーション変更。vlw.v, vlh.v, vlb.v, vle.vなどのバリエーションだったが、取り扱うビット数によってバリエーションが変わる方式に変更。まあ確かに、この方が分かりやすい。

	Unit-stride Load	Strided Load	Indexed Load	Unit-stride Store	Strided Store	Indexed- Ordered Store	Indexed- Unordred Store
8-bit	vle8.v	vlse8.v	vlxei8.v	vse8.v	vsse8.v	vsxei8.v	vsuxei8.v
16-bit	vle16.v	vlse16.v	vlxei16.v	vse16.v	vsse16.v	vsxei16.v	vsuxei16.v
32-bit	vle32.v	vlse32.v	vlxei32.v	vse32.v	vsse32.v	vsxei32.v	vsuxei32.v
64-bit	vle64.v	vlse64.v	vlxei64.v	vse64.v	vsse64.v	vsxei64.v	vsuxei64.v
128-bit	vle128.v	vlse128.v	vlxei128.v	vse128.v	vsse128.v	vsxei128.v	vsuxei128.v
256-bit	vle256.v	vlse256.v	vlxei256.v	vse256.v	vsse256.v	vsxei256.v	vsuxei256.v
512-bit	vle512.v	vlse512.v	vlxei512.v	vse512.v	vsse512.v	vsxei512.v	vsuxei512.v
1024-bit	vle1024.v	vlse1024.v	vlxei1024.v	vse1024.v	vsse1024.v	vsxei1024.v	vsuxei1024.v

• アトミック命令も同様。ビットサイズに応じてバリエーションが変更された。

	8-bit	16-bit	32-bit	64-bit
Amoswap	vamoswapei8.v	vamoswapei16.v	vamoswapei32.v	vamoswapei64.v
Amoadd	vamoaddei8.v	vamoaddei16.v	vamoaddei32.v	vamoaddei64.v
Amoxor	vamoxorei8.v	vamoxorei16.v	vamoxorei32.v	vamoxorei64.v
Amoand	vamoandei8.v	vamoandei16.v	vamoandei32.v	vamoandei64.v
Amoor	vamoorei8.v	vamoorei16.v	vamoorei32.v	vamoorei64.v
Amomin	vamominei8.v	vamominei16.v	vamominei32.v	vamominei64.v
Amomax	vamomaxei8.v	vamomaxei16.v	vamomaxei32.v	vamomaxei64.v
Amominu	vamominuei8.v	vamominuei16.v	vamominuei32.v	vamominuei64.v
Amomaxu	vamomaxuei8.v	vamomaxuei16.v	vamomaxuei32.v	vamomaxuei64.v

• CSRにvcsrレジスタが新設された。また、vtypeレジスタにvma, vtaビットフィールドが新設された。

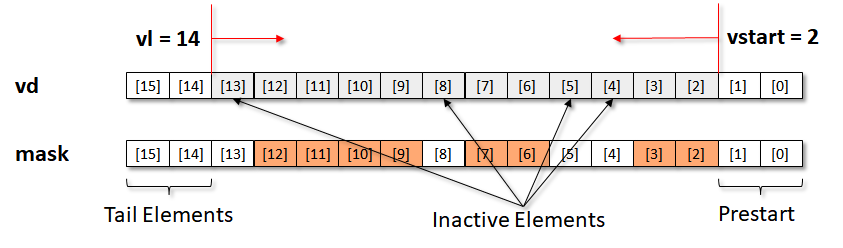

このvma, vtaの扱い方だが、ベクトルレジスタ内のinactive要素とtail要素をどのように取り扱うかということを規定している。

vtype.vta	vtype.vma	Tail Elements	Inactive Elements
0	0	undisturbed	undisturbed
0	1	undisturbed	agnostic
1	0	agnostic	undisturbed
1	1	agnostic	agnostic

Undisturbedの場合は、その要素は前の値から変更しない。一方でAgnosticの場合は、前の値から変更しないか、All-1を書き込むかのどちらかとなる。これは実装に依存する。また、vma, vtaのビットフィールド自体もRead Onlyなので、OoOのポリシに従って便利な方を選べばよい。
