自作CPUの動作周波数改善検討 (2. RVCデコーダの改善検討)

RVCの判定条件に付いて,もう少し考えを推し進めた.

まず,insn_rvcの生成方法だが,これを正確に生成することがまず難しい. 例えばデコードブロックのサイズが128-bitの場合,8つの16-bitブロックに分割してRVC判定を行うことになる.

しかし,ここでRVC判定の疑似エラーが発生する可能性がある. それは,RVI命令であっても16ビット境界の2ビットが11以外ならば,RVC命令と判定してしまう点だ.

  • LUI a5, 0x0 // 0x0000_07b7

このLUI命令は32ビットで構成され,2つの16ビットブロックで構成される.0x07b7は下位2ビットが11なのでRVI命令と判定されるが,上位16ビットの下位2ビットは00なのでRVC命令と判定してしまう.すると,全体的な命令の切り出しが誤ってしまう.

ここでポイントなのは,RVCではない,つまりinsn_rvcにおける0はかならず偶数回連続するということだ.

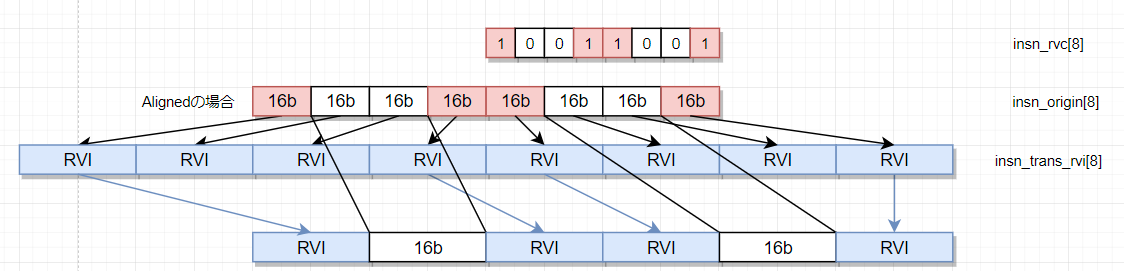

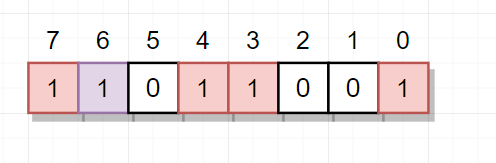

さっきのRVC判定のビット列で,例えばビット6が誤ってRVC命令だと判定されたとする.

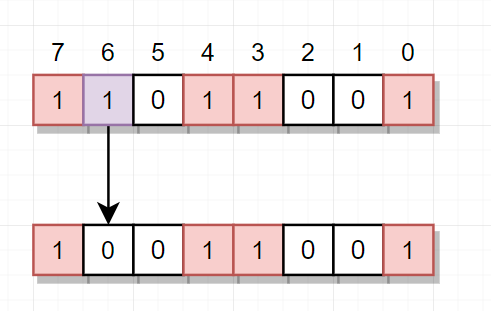

6ビット目よりも前の5:0の6ビットで,RVC=1が3つあるので,RVC命令が3つ存在していることがわかる. そうすると,6ビット目(=偶数ビット)はRVI命令の後半16ビットとして使われるはずなので,ここは必ず0となるはずである.

問題はこれが2つの位置で同時に発生するとどうなるか.

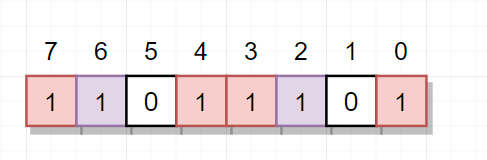

まず,ビット2はさっきの公式で,1:0の1ビットの数が奇数個なので,自分は0にならなければならない.

するとそれに応じてまた Prefix Sum の結果が変わってしまい,後半のビット6の結果は再計算した Prefix Sum の結果に応じて再び判定する必要がある. これは論理のクリティカルパスとなってしまうので,やめたほうがいい.

うーん,やはりRVCの切り出し判定を正しく実行する方法を考えたほうが得策か.
