SonicBOOMに関する調査 (7. Load-useに関する調査)

SonicBOOMのロードユースについて調査したい。キャッシュヒットした場合、ロード命令からその次の依存命令まで何サイクル掛かるのか。

以下のようなテストプログラムを作成した。ロードした命令を次にadd命令で使用する。ヒットしたときとそうでないときでレイテンシの差分を見たい。

 int64_t data [16 * 4] __attribute__ ((aligned (64))) = {
   0x100, 0x101, 0x102, 0x03, 0x04, 0x05, 0x06, 0x07, 0x08, 0x09, 0x0a, 0x0b, 0x0c, 0x0d, 0x0e, 0x0f,
   0x110, 0x111, 0x112, 0x13, 0x14, 0x15, 0x16, 0x17, 0x18, 0x19, 0x1a, 0x1b, 0x1c, 0x1d, 0x1e, 0x1f,
   0x120, 0x121, 0x122, 0x23, 0x24, 0x25, 0x26, 0x27, 0x28, 0x29, 0x2a, 0x2b, 0x2c, 0x2d, 0x2e, 0x2f,
   0x130, 0x131, 0x132, 0x33, 0x34, 0x35, 0x36, 0x37, 0x38, 0x39, 0x3a, 0x3b, 0x3c, 0x3d, 0x3e, 0x3f
 };

 volatile int init_wait = 0;

 int main (int hartid)
 {
   int64_t load;

   __asm__ __volatile__ ("ld  %0, %1":"=r"(load): "m"(data[0]));
   __asm__ __volatile__ ("add %0, %1, 0x10":"=r"(load): "r"(load));
   __asm__ __volatile__ ("add %0, %1, 0x20":"=r"(load): "r"(load));

   data [16*4-1] = load;

   __asm__ __volatile__ ("fence");

   __asm__ __volatile__ ("ld  %0, %1":"=r"(load): "m"(data[2]));
   __asm__ __volatile__ ("add %0, %1, 0x20":"=r"(load): "r"(load));
   __asm__ __volatile__ ("add %0, %1, 0x30":"=r"(load): "r"(load));

   data [16*4-2] = load;

 }

結果はこのようになった。最初のロード命令から次のADD命令までが6サイクル、次のロード命令から次のADD命令までが5サイクル。2番目のロード命令はキャッシュヒットしているのでレイテンシはもう少し短くなると思ったのだが、なんで5サイクルもかかっているんだ?

                 832 3 0x0000000080001784 auipc   a4, 0x0 x14 0x0000000080001784
                 838 3 0x0000000080001788 addi    a4, a4, 508 x14 0x0000000080001980
                 // 1発目のロード命令(これはキャッシュミス)
                 858 3 0x000000008000178c c.ld    a5, 0(a4) x15 0x0000000000000100
                 // Load→ADDまで6サイクル
                 864 3 0x000000008000178e c.addi  a5, 16 x15 0x0000000000000110
                 865 3 0x0000000080001790 addi    a5, a5, 32 x15 0x0000000000000130
                 865 3 0x0000000080001794 sd      a5, 504(a4)
                 901 3 0x0000000080001798 fence
                 // 2発目のロード命令(これはキャッシュヒット)
                 914 3 0x000000008000179c c.ld    a5, 16(a4) x15 0x0000000000000102
                 // Load→ADDまで5サイクル
                 919 3 0x000000008000179e addi    a5, a5, 32 x15 0x0000000000000122
                 920 3 0x00000000800017a2 addi    a5, a5, 48 x15 0x0000000000000152
                 920 3 0x00000000800017a6 c.li    a0, 0 x10 0x0000000000000000
                 921 3 0x00000000800017a8 sd      a5, 496(a4)
                 921 3 0x00000000800017ac ret
                 922 3 0x0000000080001648 addi    s0, gp, -1984 x 8 0x0000000080001bc0
                 937 3 0x000000008000164c c.ld    a3, 0(s0) x13 0x0000000000000000
                 938 3 0x000000008000164e addi    s2, sp, 63 x18 0x0000000080021bcf
                 938 3 0x0000000080001652 andi    s2, s2, -64 x18 0x0000000080021bc0
                 939 3 0x0000000080001656 c.mv    s3, a0 x19 0x0000000000000000
                 943 3 0x0000000080001658 c.bnez  a3, pc + 44

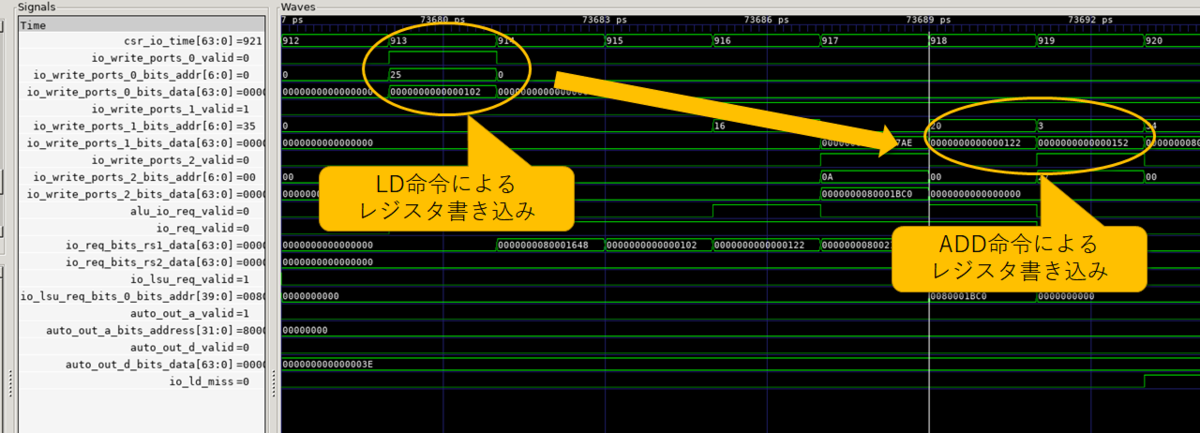

f:id:msyksphinz:20210614235757p:plain

一応、ld_missという信号線があって、これがアサートされない場合(L1Dにヒットした場合)1サイクル速くなるらしいけど、それでも5サイクルは遅すぎる。どうしてそうなるんだろう?詳しく調査する。

テストパタンは以下のようになっている。

0000000080001784 <main>:
    80001784:   00000717                auipc   a4,0x0
    80001788:   1fc70713                addi    a4,a4,508 # 80001980 <data>
    8000178c:   631c                    ld      a5,0(a4)
    8000178e:   07c1                    addi    a5,a5,16
    80001790:   02078793                addi    a5,a5,32
    80001794:   1ef73c23                sd      a5,504(a4)
    80001798:   0ff0000f                fence
    8000179c:   6b1c                    ld      a5,16(a4)
    8000179e:   02078793                addi    a5,a5,32
    800017a2:   03078793                addi    a5,a5,48
    800017a6:   4501                    li      a0,0
    800017a8:   1ef73823                sd      a5,496(a4)
    800017ac:   8082                    ret
