LLVMの新しい中間言語表現 MLIRを試す(3. MLIRに関する発表資料を読む)

MLIRについてもう少し具体的な例を勉強するために、資料を読み込んでいくことにした。

以下の資料を参考にした。Chris Lattnerの所属がSiFiveに変わっているので、比較的最近の資料だ。

MLIRはMulti-Level Intermediate Representation Compiler Ifrastructureの略称である。

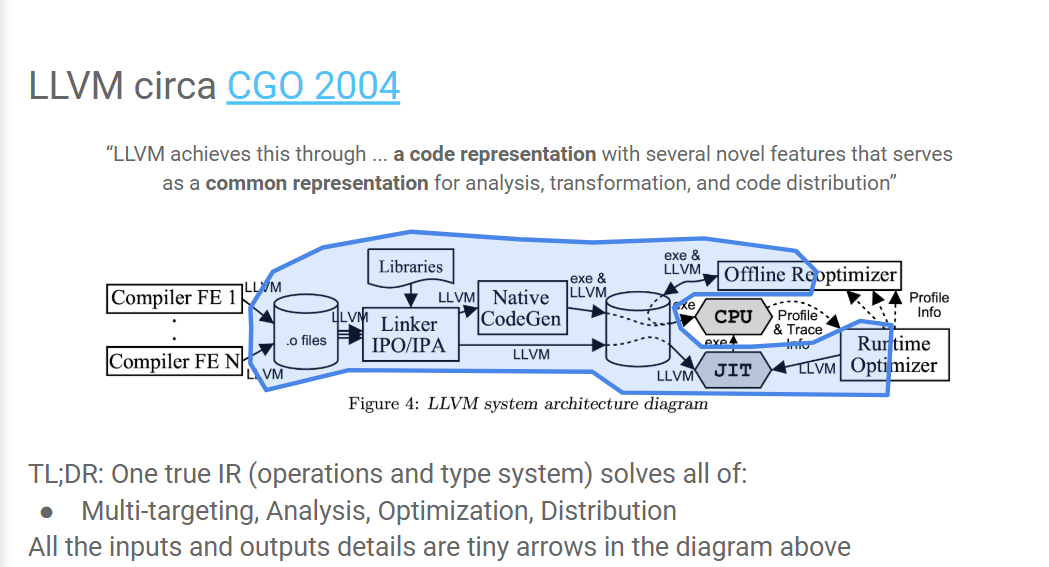

2004にLLVMを開発したときの想定構成。1つのIRを用意してすべてを解決する。マルチターゲット、解析、最適化など。

ところがこれだけでは上手く行かなくなった。LLVM-IRだけでなく複数の表現形式を使用する必要がある。現在のLLVM IRでは並列性やループなどの表現形式に問題がある。

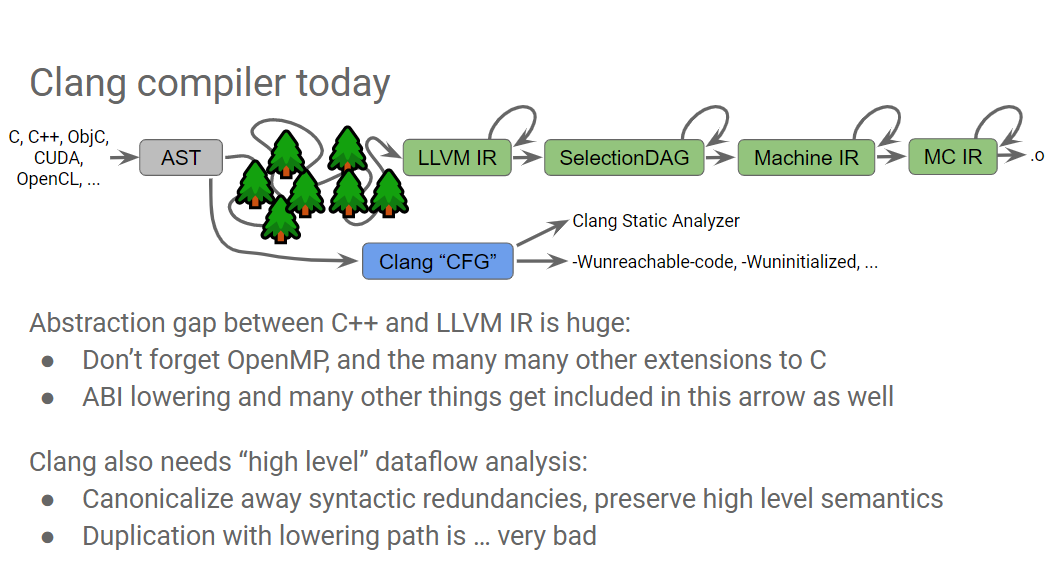

Clangも同様。LLVM IRを出力するだけでなく、様々なアノテーションを出力する必要が生じたり、もはやC++の複雑な言語構文を表現するためにhあLLVM IRは非効率になった。

最終的にこのようになった。言語毎に独自のIRを定義する必要が生じ、そこからLLVM IRに落とし込むというフローが導入されている。

TensorFlowも同様に多くのコンパイラシステムを導入しており、またまた多くのIRが内部で生成されている。

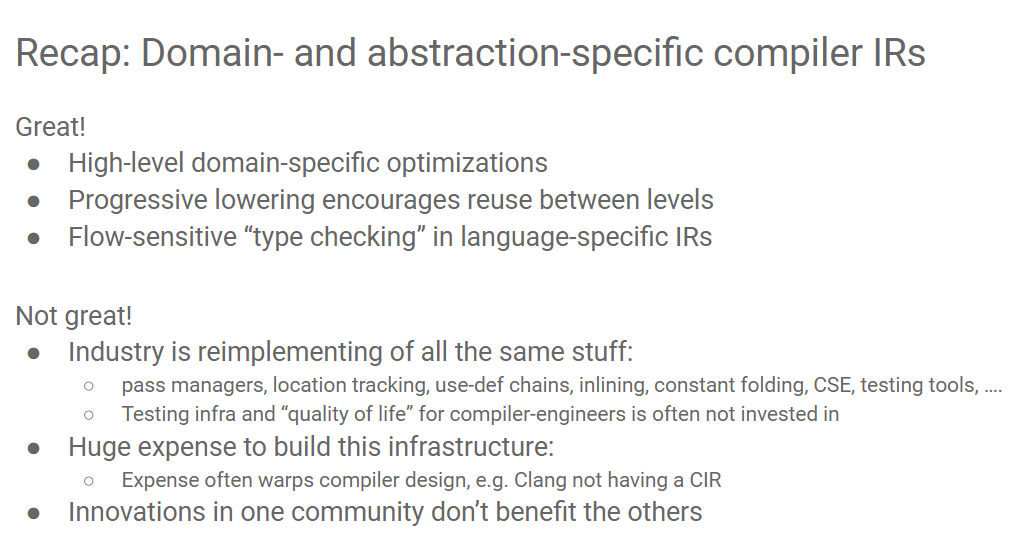

ドメイン固有のIRを作ることにはメリットとデメリットがある。

MLIR : Multi-Level IRの導入

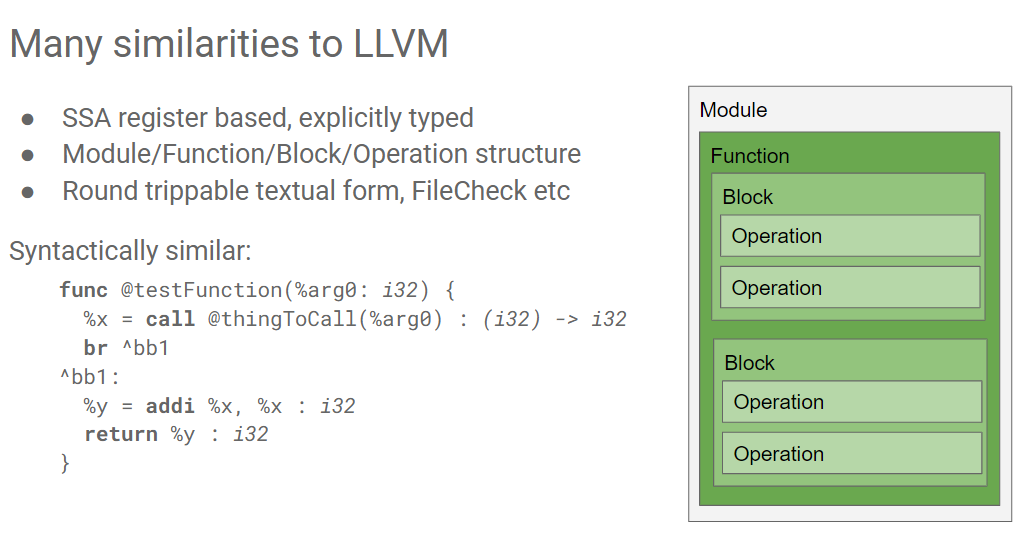

MLIRはLLVMのIRと似ている。SSAレジスタベース、明示的な型定義。モジュール、関数、ブロック、オペレーション。

型システムとしては「スカラ」「ベクトル」「テンソル」などを定義することができる。

MLIRにはビルトインのオペレーションが存在しない。PassによってUnknownなオペレーションが処理されることを期待している。

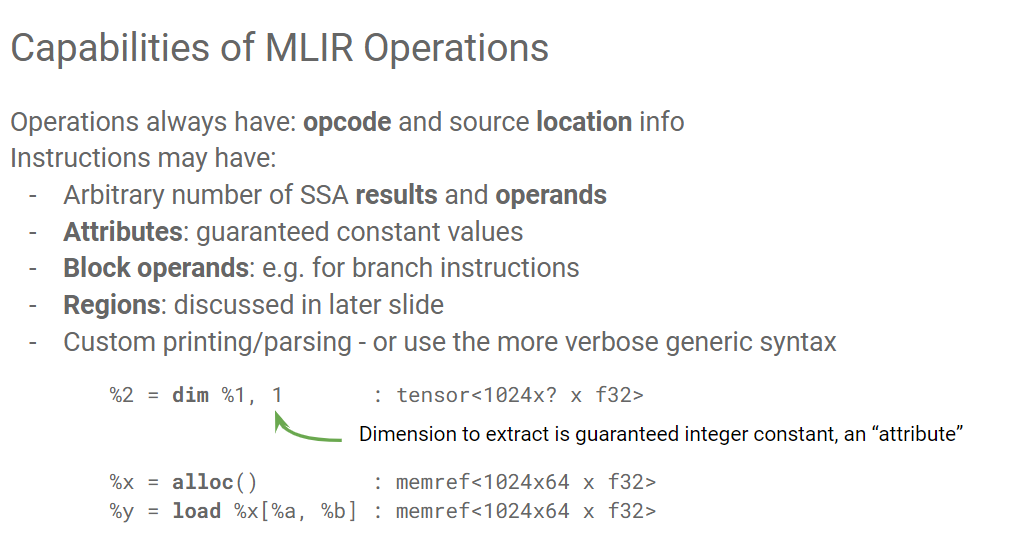

オペレーションには常にopcodeとソースの該当するlocation情報が入っている。

命令にはSSAのresultsとoperands、Attributes、Block operands、Regionsなどの情報が入っている。

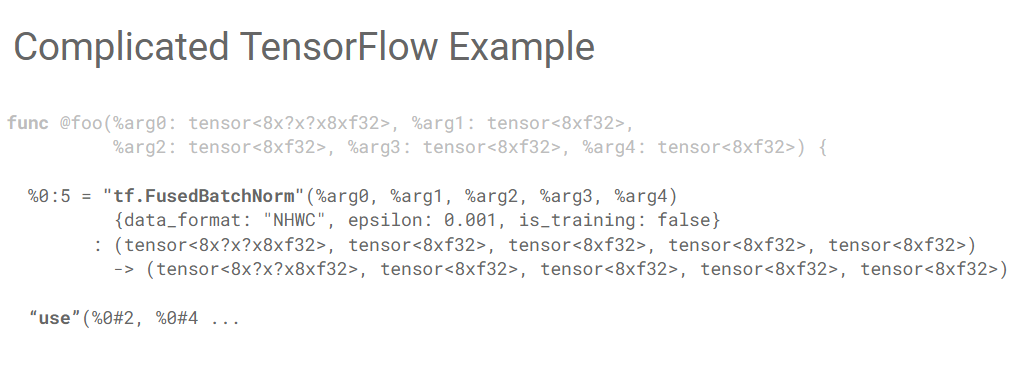

TensorFlowによる複雑なMLIRの例：

5つの引数を取りそれぞれの型が定義されている。

また、このオペレーションには5つの演算結果が含まれる。

tensor<8x?x?x8xf32>, tensor<8xf32>, tensor<8xf32>, tensor<8xf32>, tensor<8xf32>

また、このオペレーションにはAttributesが付いている。

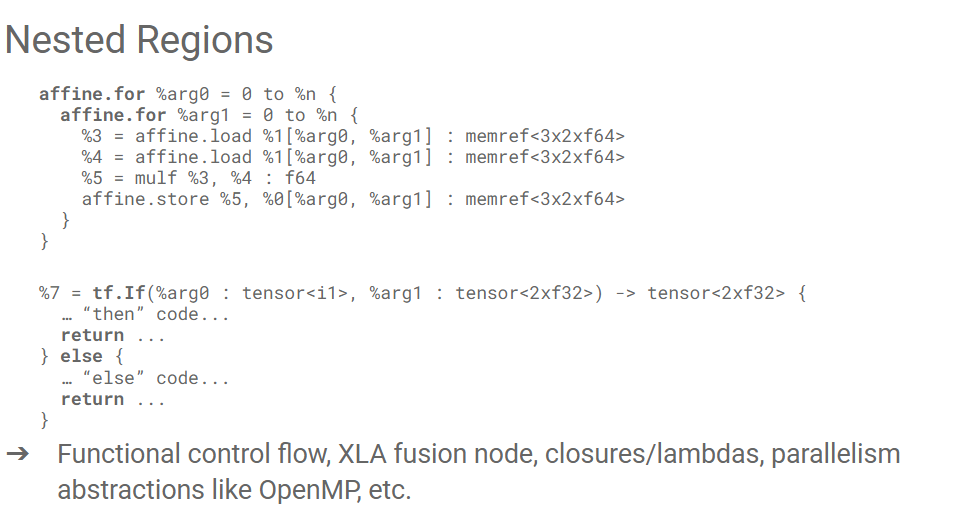

リージョンのネストも実現できる。

まさにコンパイラIRのJSONと言えよう。
