"Creating an LLVM Backend for the Cpu0 Architecture"をやってみる(9. 算術演算命令の追加)

Cpu0のバックエンドをLLVMに追加するプロジェクト、今回からは4章に入って、算術論理演算命令を追加する。まずは算術演算から。

算術演算において、特殊な演算ケースの場合は演算を最適化できる場合がある。この方式についても見ていく。

実装は以下。cpu0_chapter4ブランチに実装した。

github.com

以下の章を参考にした。

Arithmetic and Logic Instructions

Cpu0の算術演算を追加する。本章ではIRをGraphvizで表示する。DAGの変換のいくつかはGraphvizを使って説明する。算術演算命令を追加した後に、論理演算命令を追加する。

C言語のプログラムをコンパイルする中で、読者はC言語のプログラムがどのように変換されるのかについてみる。バックエンドの構造に加えて、読者はC言語演算子LLVM noIRにどのようにマッピングするのかについて説明する。本章ではHILOとC0レジスタクラスを追加する。読者は、汎用レジスタクラスだけでなく、このような特殊なレジスタの使用方法について学ぶ。

算術演算

+, -, *, <<, >> 演算子

+, -, *, SHL, SHLV(<<), SRA, SRAV, SHR, SHRV(>>)のための演算子が定義されている。

Chapter4_1では、C言語で言う +, -, *, <<, >> を扱うことができる。LLVM IRでadd, sub, mul, shl, ashrが定義されている。ashr命令(arithmetic shift right)命令は第1オペランドを符号拡張した形で右シフトする。

@@ -304,11 +405,36 @@ let Predicates = [DisableOverflow] in {
 def ADDu    : ArithLogicR<0x11, "addu", add, IIAlu, CPURegs, 1>;
 }
 }
+let Predicates = [Ch4_1] in {
+let Predicates = [DisableOverflow] in {
+def SUBu    : ArithLogicR<0x12, "subu", sub, IIAlu, CPURegs>;
+}
+let Predicates = [EnableOverflow] in {
+def ADD     : ArithLogicR<0x13, "add", add, IIAlu, CPURegs, 1>;
+def SUB     : ArithLogicR<0x14, "sub", sub, IIAlu, CPURegs>;
+}
+def MUL     : ArithLogicR<0x17, "mul", mul, IIImul, CPURegs, 1>;
+}

 /// Shift Instructions
+let Predicates = [Ch4_1] in {
+// sra is IR node for ashr llvm IR instruction of .bc
+def ROL     : shift_rotate_imm32<0x1b, 0x01, "rol", rotl>;
+def ROR     : shift_rotate_imm32<0x1c, 0x01, "ror", rotr>;
+def SRA     : shift_rotate_imm32<0x1d, 0x00, "sra", sra>;
+}
 let Predicates = [Ch3_5] in {
 def SHL     : shift_rotate_imm32<0x1e, 0x00, "shl", shl>;
 }
+let Predicates = [Ch4_1] in {
+// srl is IR node for lshr llvm IR instruction of .bc
+def SHR     : shift_rotate_imm32<0x1f, 0x00, "shr", srl>;
+def SRAV    : shift_rotate_reg<0x20, 0x00, "srav", sra, CPURegs>;
+def SHLV    : shift_rotate_reg<0x21, 0x00, "shlv", shl, CPURegs>;
+def SHRV    : shift_rotate_reg<0x22, 0x00, "shrv", srl, CPURegs>;
+def ROLV    : shift_rotate_reg<0x23, 0x01, "rolv", rotl, CPURegs>;
+def RORV    : shift_rotate_reg<0x24, 0x01, "rorv", rotr, CPURegs>;
+}

 def JR      : JumpFR<0x3c, "jr", GPROut>;

例えば、shift_rotate_immは以下のように定義されている。srlなどの演算子OpNodeに格納されれう。"shr"string instr_asmに格納されている。

class shift_rotate_imm<bits<8> op, bits<4> isRotate, string instr_asm,
                       SDNode OpNode, PatFrag PF, Operand ImmOpnd,
                       RegisterClass RC>:
  FA<op, (outs GPROut:$ra), (ins RC:$rb, ImmOpnd:$shamt),
     !strconcat(instr_asm, "\t$ra, $rb, $shamt"),
     [(set GPROut:$ra, (OpNode RC:$rb, PF:$shamt))], IIAlu> {
  let rc = 0;
}
  • lshr: Logical SHift Right
  • ashr: Arithmetic SHift right
  • srl: Shift Right Logically
  • sra: Shift Right Arithmetically
  • shr: SHift Right

x >> 1は、x = x/2であると考えるとすると、演算子>>の実装ではlshrは符号付値では失敗する。同様にashrでは符号なし値で失敗する。したがって、符号付と符号なしの両方で演算を実行するためには、lshrashrの両方が必要になる。

<<実装はlshrは"符号なしx = 1G"を満たすが、"符号付きx = 1G"では失敗することがわかる。 2Gは32ビット符号付き整数範囲(-2G〜2G-1)の外にあるので問題ない。 オーバーフローの場合、正しい結果をレジスタに保持する方法はない。 したがって、レジスタ内の値はすべて問題ない。 すべてのx << 1に対してlshrがx = x * 2を満たし、xの結果が範囲外でないことを確認できる。オペランドxが符号付きまたは符号なし整数であっても問題ない。

  • lbdex/input/ch4_math.ll
  ; Function Attrs: nounwind
  define i32 @_Z9test_mathv() #0 {
    %a = alloca i32, align 4
    %b = alloca i32, align 4
    %1 = load i32, i32* %a, align 4
    %2 = load i32, i32* %b, align 4

    %3 = add nsw i32 %1, %2
    %4 = sub nsw i32 %1, %2
    %5 = mul nsw i32 %1, %2
    %6 = shl i32 %1, 2
    %7 = ashr i32 %1, 2
    %8 = lshr i32 %1, 30
    %9 = shl i32 1, %2
    %10 = ashr i32 128, %2
    %11 = ashr i32 %1, %2

    %12 = add nsw i32 %3, %4
    %13 = add nsw i32 %12, %5
    %14 = add nsw i32 %13, %6
    %15 = add nsw i32 %14, %7
    %16 = add nsw i32 %15, %8
    %17 = add nsw i32 %16, %9
    %18 = add nsw i32 %17, %10
    %19 = add nsw i32 %18, %11

    ret i32 %19
  }
  $ ./bin/llc -march=cpu0 -relocation-model=pic -filetype=asm ../lbdex/input/ch4_math.ll -o -
          .text
          .section .mdebug.abiO32
          .previous
          .file   "ch4_math.ll"
          .globl  _Z9test_mathv           # -- Begin function _Z9test_mathv
          .p2align        2
          .type   _Z9test_mathv,@function
          .ent    _Z9test_mathv           # @_Z9test_mathv
  _Z9test_mathv:
          .cfi_startproc
          .frame  $sp,8,$lr
          .mask   0x00000000,0
          .set    noreorder
          .set    nomacro
  # %bb.0:
          addiu   $sp, $sp, -8
          .cfi_def_cfa_offset 8
          ld      $2, 0($sp)
          ld      $3, 4($sp)
          subu    $4, $3, $2
          addu    $5, $3, $2
          addu    $4, $5, $4
          mul     $5, $3, $2
          addu    $4, $4, $5
          shl     $5, $3, 2
          addu    $4, $4, $5
          sra     $5, $3, 2
          addu    $4, $4, $5
          addiu   $5, $zero, 128
          shrv    $5, $5, $2
          addiu   $t9, $zero, 1
          shlv    $t9, $t9, $2
          srav    $2, $3, $2
          shr     $3, $3, 30
          addu    $3, $4, $3
          addu    $3, $3, $t9
          addu    $3, $3, $5
          addu    $2, $3, $2
          addiu   $sp, $sp, 8
          ret     $lr
          .set    macro
          .set    reorder
          .end    _Z9test_mathv
  $func_end0:
          .size   _Z9test_mathv, ($func_end0)-_Z9test_mathv
          .cfi_endproc
                                          # -- End function

          .section        ".note.GNU-stack","",@progbits

オーバフローの検出を行う。

$ ./bin/clang -target mips-unknown-linux-gnu -c ch4_1_addsuboverflow.cpp -emit-llvm -o ch4_1_addsuboverflow.bc
$ llvm-dis ch4_1_addsuboverflow.bc -o -
  %add = add nsw i32 %0, %1
  %sub = sub nsw i32 %0, %1
  • -cpu0-enable-overflow=true を追加した場合
$ ./bin/llc -march=cpu0 -relocation-model=pic -filetype=asm -cpu0-enable-overflow=true ch4_1_addsuboverflow.bc -o -
        add     $3, $3, $4
        ...
        sub     $3, $3, $4
  • -cpu0-enable-overflow=falseを追加した場合(デフォルト)
$ ./bin/llc -march=cpu0 -relocation-model=pic -filetype=asm -cpu0-enable-overflow=true ch4_1_addsuboverflow.bc -o -
        addu    $3, $3, $4
        ...
        subu    $3, $3, $4

現代のCPUでは、プログラマは加減算においてオーバフローを省略できる命令を利用することができる。しかし-cpu0-enable-overflow=trueを追加することにより、プログラマはオーバフロー例外を発生させることができる。通常、このオプションはデバッグ目的に利用する。

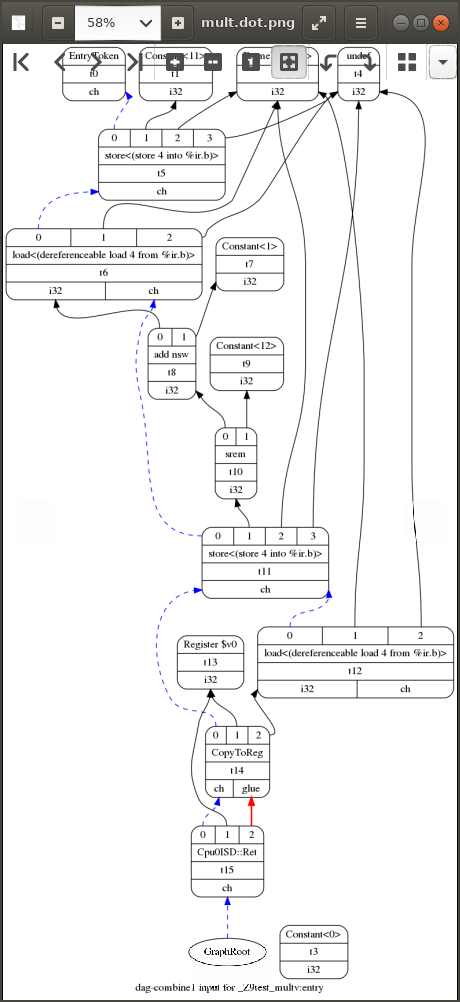

Graphvizでグラフを書き出す

$ bin/clang -target mips-unknown-linux-gnu -c ../lbdex/input/ch4_1_mult.cpp -emit-llvm -o ch4_1_mult.bc
$ bin/llc -view-dag-combine1-dags -march=cpu0 -relocation-model=pic -filetype=asm ./ch4_1_mult.bc -o ch4_1_mult.cpu0.s
f:id:msyksphinz:20181222010455p:plain

%演算子と/演算子

%演算子srem IRに相当する。

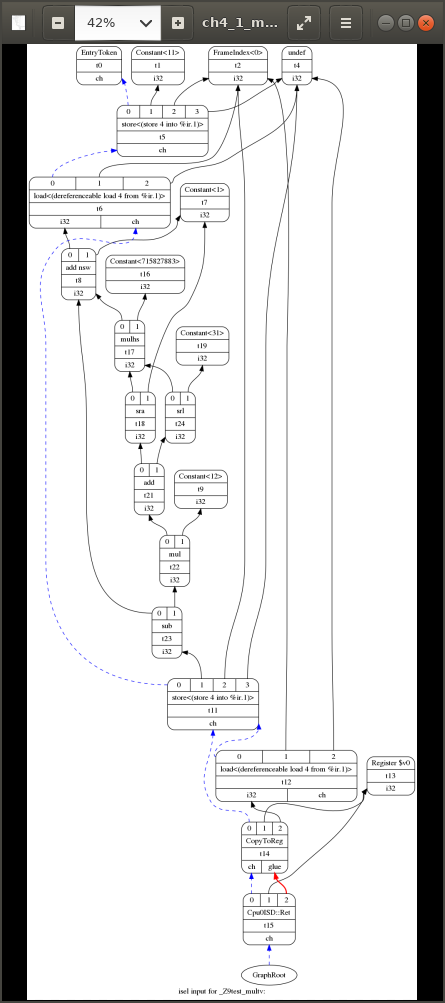

LLVMはsrem除算を乗算に変換し、DIVの演算コストを削減する。例えば、"int b = 11; b = (b+1)%12" はDAG上で図18のように最適化される。

この変換は少しややこしい。0xC x 0x2AAAAAAB = 0x2_00000004 となる(mulhs 0xC, 0x2AAAAAAAB) は、符号付乗算の上位32ビットを取得することを意味す。1ワードずつの数値の乗算結果は、通常、2ワード分の値を生成する(0x2, 0xAAAAAAAB)。この場合の上位の値、つまり0x2である。最終的な結果は(sub 12, 12)となり結果は0となる。これは(0x11+1)%12に相当する。

どうもこの0x2AAAAAABというのはマジック値であるらしい。%12で割り算をするためには、このような方法がとられるのか。

f:id:msyksphinz:20181222010510p:plain

Armの解法

/// Multiply and Divide Instructions.
def SMMUL   : ArithLogicR<0x41, "smmul", mulhs, IIImul, CPURegs, 1>;
def UMMUL   : ArithLogicR<0x42, "ummul", mulhu, IIImul, CPURegs, 1>;
//def MULT    : Mult32<0x41, "mult", IIImul>;
//def MULTu   : Mult32<0x42, "multu", IIImul>;

SMMUL命令とUMMUL命令を使用して、乗算の結果から上位の32bitを取得することができる。

  addiu $2, $zero, 12
  smmul $3, $2, $3
  shr $4, $3, 31

Mipsの解法

def mulhs    : SDNode<"ISD::MULHS"     , SDTIntBinOp, [SDNPCommutative]>;
def mulhu    : SDNode<"ISD::MULHU"     , SDTIntBinOp, [SDNPCommutative]>;

MIPSの場合は、HILOレジスタに乗算命令の結果を格納するので、HIレジスタから値を持ってくればよい。

  addiu $2, $zero, 12
  mult  $2, $3
  mfhi  $3
  shr $4, $3, 31

%演算と/演算の完全サポート

上記の演算をより一般化して、"(b+1)%a"を計算する場合、LLVMはエラーを出してしまう。上記の剰余を乗算に変換する計算は、一般化したコードとして出力でき兄からだ。したがって、一般的には、上除算命令を実行した後にHILOレジスタから値を取ってくる方法が取られる。"c = a / b"は、"div a, b"と、"mflo c"の2つに分割される。

完全な"%"と"/"をサポートするためには、Chapter4_1のように以下を追加する。

  1. SDIV, UDIVをCpu0InstrInfo.tdに追加する。
  2. copyPhysReg()を追加する。
  3. setOperationAction(ISD::SDIV, MVT::i32, Expand), ... setTargetDAGCombine(ISD::SDIVREM)と、PerformDivRemCombine()PerformDAGCombine()を追加する。
static SDValue performDivRemCombine(SDNode *N, SelectionDAG& DAG,
                                    TargetLowering::DAGCombinerInfo &DCI,
                                    const Cpu0Subtarget &Subtarget) {
...
  // insert MFLO
  if (N->hasAnyUseOfValue(0)) {
    SDValue CopyFromLo = DAG.getCopyFromReg(InChain, DL, LO, Ty,
                                            InGlue);
    DAG.ReplaceAllUsesOfValueWith(SDValue(N, 0), CopyFromLo);
    InChain = CopyFromLo.getValue(1);
    InGlue = CopyFromLo.getValue(2);
  }
...
  return SDValue();
}

以下のコードを実行すると、div命令とmfhiが出力された。

  • lbdex/input/ch4_1_mult2.cpp
int test_mult()
{
  int b = 11;
  int a = 12;

  b = (b+1)%a;

  return b;
}
        ld      $2, 4($sp)
        addiu   $2, $2, 1
        ld      $3, 0($sp)
        div     $2, $3
        mfhi    $2
        st      $2, 4($sp)

ローテート命令

ローテート命令も同様に追加した。演算子自体は、以下で追加しているものと思われる。これで、Cのコードからローテートを推論できる。

 /// Shift Instructions
let Predicates = [Ch4_1] in {
// sra is IR node for ashr llvm IR instruction of .bc
def ROL     : shift_rotate_imm32<0x1b, 0x01, "rol", rotl>;
def ROR     : shift_rotate_imm32<0x1c, 0x01, "ror", rotr>;
def SRA     : shift_rotate_imm32<0x1d, 0x00, "sra", sra>;
}

論理演算子

&, |, ^, ! ==, !=, <, <=, >, >= 演算子をサポートする。以下のファイルに実装の追加を行う。

  • lib/Target/Cpu0/Cpu0ISelLowering.cpp
  • lib/Target/Cpu0/Cpu0InstrInfo.td
  • lib/Target/Cpu0/Cpu0Subtarget.h

-mcpu=cpu032I-mcpu=cpu032IIで生成されるプログラムが異なる。cpu032Iはcmp命令で処理、cpu032IIは比較命令で処理。cpu032Iとcpu032IIの命令セットの違いは、以下を確認。

        ld      $2, 28($sp)
        ld      $3, 24($sp)
        cmp     $sw, $2, $3
  • cpu032II
        ld      $2, 28($sp)
        ld      $3, 24($sp)
        slt     $2, $2, $3
