RISC-Vの命令セットシミュレータSpikeでRoCCインタフェースを実装する2.

f:id:msyksphinz:20170201002310j:plain

UCBの開発しているシミュレータSpikeは、RISC-Vの命令セットをシミュレーションすることのできるISSで、サイクル精度を出すことはできないが最初のアプリケーションのデバッグに有用なツールだ。

そして、RISC-Vにはカスタム命令 (custom0 - custom3)が用意されており、Rocket Chipの場合にはこの命令フィールドを用いてRoCCインタフェース上にアクセラレータを搭載することが出来る。

どうせ元はChiselなのだから、この辺をうまくマージすることが出来ないだろうかといろいろ調査していたのだが、どうやらRoCCインタフェースをSpikeシミュレータではシミュレーションすることが出来るようだ。

今回はmemtotal_rocc.cc を作成してディレクトリを作成しビルドした。32ビット整数のDotProductを計算する回路(Chiselで作成したもの)と同一のものをビルド作成した。

  • riscv-tools/riscv-isa-sim/memtotal_rocc/memtotal_rocc.cc
class memtotal_rocc_t : public rocc_t
{
 public:
  const char* name() { return "memtotal_rocc"; }

  reg_t custom0(rocc_insn_t insn, reg_t xs1, reg_t xs2)
  {
    reg_t total = 0;
    switch (insn.funct)
    {
    case 0:
      c0_reg_lengthM = xs1;
      break;
    case 1:
      c0_reg_lengthK = xs1;
      break;
    case 2: {
      reg_t total_lo = 0, total_hi = 0;
      reg_t xs1_p = xs1, xs2_p = xs2;
      for (reg_t i = 0; i < c0_reg_lengthM; i++) {
        total_lo += p->get_mmu()->load_int32(xs1_p) * p->get_mmu()->load_int32(xs2_p);
        xs1_p += sizeof(int32_t);
        xs2_p += c0_reg_lengthK * sizeof(int32_t);
      }
      xs1_p = xs1;
      xs2_p = xs2 + sizeof(int32_t);
      for (reg_t i = 0; i < c0_reg_lengthM; i++) {
        total_hi += p->get_mmu()->load_int32(xs1_p) * p->get_mmu()->load_int32(xs2_p);
        xs1 += sizeof(int32_t);
        xs2 += c0_reg_lengthK * sizeof(int32_t);
      }
      total = ((total_hi & 0x0ffffffffUL) << 32) | (total_lo & 0x0ffffffffUL);
      break;
    }
    }
    return total;
  }

一度build.shを実行しないとちゃんと動作しなかった。このへんはもうちょっとビルドフローを調査する必要がある。ともかく、roccインタフェースをC++で記述するとRoCCの動作をC++で記述することが出来る。

拡張として memtotal_roccのライブラリを指定するとちゃんとRoCCアクセラレータの実装をSpikeで実行することが出来る。これは面白い。

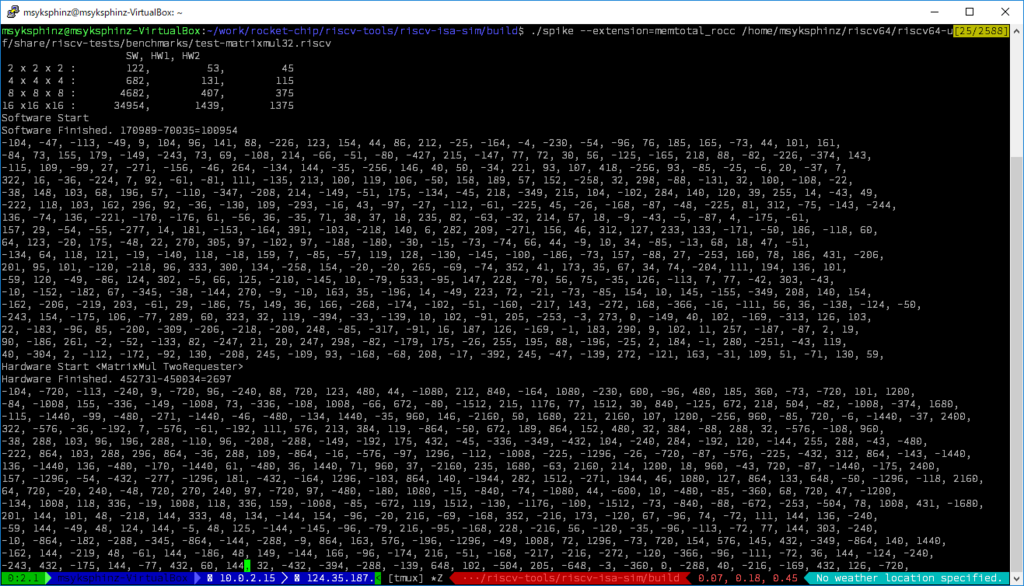

./spike --extension=memtotal_rocc /home/msyksphinz/riscv64/riscv64-unknown-elf/share/riscv-tests/benchmarks/test-matrixmul32.riscv```
f:id:msyksphinz:20171101021825p:plain

追記: libmemtotal_rocc.so のビルドが可能なプロジェクトをgithubに置きました。

github.com
